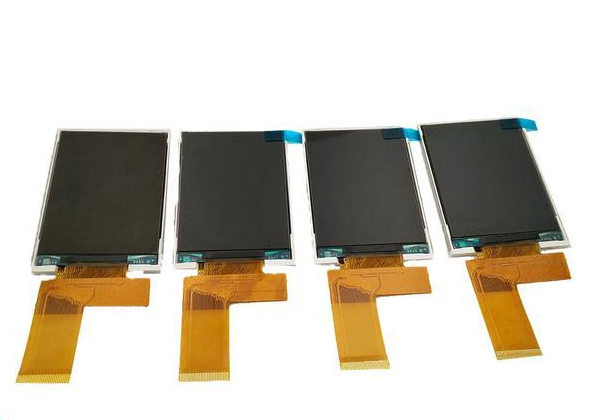

TFT液晶屏 因其對比度高，層次感強，顏色鮮艷而被廣泛運用，那今天我們來普及一下 TFT液晶顯示屏 器件的驅動方法，希望對大家了解TFT液晶顯示屏有所幫助：

根據液晶顯示器件的寫入機理以及顯示像素電極的排布方式就可以確定對其進行驅動的基本條件了。液晶顯示器件的種類很多，所以驅動的方法也各有不同。

但是無論于是哪種類型的器件，還是說使用什么不同的驅動方法，它們都是以調整施加到像素電極上面的相位、電壓、峰值、頻率、時序、有效值、占空比等等一系列的參數、特性來建立起一定的驅動條件，從而實現顯示。

主要的驅動存在很多，在此僅僅介紹下TFT-LCD所采用的有源矩陣驅動法。

由于TFT-LCD的有源矩陣液晶顯示器件的每一個像素點上都會(huì )有一套有源器件，所以說對這種器件的驅動是對每一個像素點上的有源器件的驅動。

外電路是不能直接的將電壓施加到液晶像素上面的，施加在像素上面的電壓是決定于TFT晶體管的特性。當晶體管的開、關比達到106Ω以上時，則可以滿足液晶功能像素對通斷比的一個要求。

TFT晶體管是這樣子工作的，當TFT的柵極G掃描被選通的時候，VG會(huì )被接入到一個正高脈沖，這個時候的同步輸入選址的源極信號則是一個圍繞一個中心值為VC的永遠會(huì )低于VG選通脈沖幅值的選址數據電壓VLD，TFT的晶體管被打開。從源極到接通液晶像素的漏極之間會(huì )呈一通路，電壓被加到了液晶像素電極和補償電容電極上面。這時即使施加的電場撤掉了，但是由于電容的作用，其像素上面施加的電壓也將會(huì )保持相當時間，直到下次選通的到來。若設置的電容值使其像素選通達到半幀的時間，同時使下半幀的尋址信號以VC進行反相，則是可以實現的：

⑴加在像素上面的驅動波形呈交流型態；

⑵驅動的路數和TFT晶體管的特性有關，而與液晶電光的響應特性無關。這將會(huì )徹底解決液晶多路驅動的大難題；

⑶驅動方式是沒有半選通波形的，因此也就沒有了交叉效應以及對比度下降等的缺陷；

⑷此外，這一種驅動也不會(huì )受到液晶電光響應速度的影響，可以顯示出視頻活動的圖象，沒有閃爍也沒有拖尾現象。
