液晶屏ESD防護解決方案
1、靜電的產生
靜電是一種客觀存在的自然現象,產生的方式多種,如接觸、摩擦、電器間感應等。靜電的特點是長時間積聚、高電壓、低電量、小電流和作用時間短的特點。人體自身的動作或與其他物體的接觸,分離,摩擦或感應等因素,可以產生幾千伏甚至上萬伏的靜電。
2、行業的困擾
ESD(靜電放電)對電子產品造成的破壞和損傷有突發性損傷和潛在性損傷兩種。所謂突發性損傷,指的是器件被嚴重損壞,功能喪失。這種損傷通常能夠在生產過程中的質量檢測中能夠發現,因此給工廠帶來的主要是返工維修的成本。而潛在性損傷指的是器件部分被損,功能尚未喪失,且在生產過程的檢測中不能發現,但在使用當中會(huì )使產品變得不穩定,時好時壞,因而對產品質量構成更大的危害。
對觸控產品而言,如果顯示屏抗ESD能力弱,日常使用中,有可能會(huì )被ESD導致產品工作異常,死機,甚至損壞并引發其他的安全問題,所以目前各類液晶觸控類產品在上市銷售前的必須進行ESD及其他浪涌電流測試。
3.液晶屏ESD測試fail的主要現象
3.1.無顯示(黑屏或白屏)-->系統fail或LCMfail(背光/LCD)
3.2.顯示斷線。
3.3.顯示花屏-->系統重新開機后能恢復正常。
3.4.顯示閃動一下即正常。
4.ESDFail 的類型:
4.1.IC寄存器值出錯;
4.2.MIPIVedio 數據出錯;
5.ESD防護之 硬件防護:
5.1.增加ESD Ring;
強烈建議在靜電接觸口增加TVS、ESD器件,利用其防靜電特性,形成靜電泄放回路,增強保護。
5.2.在Resetpin加一RC電路;

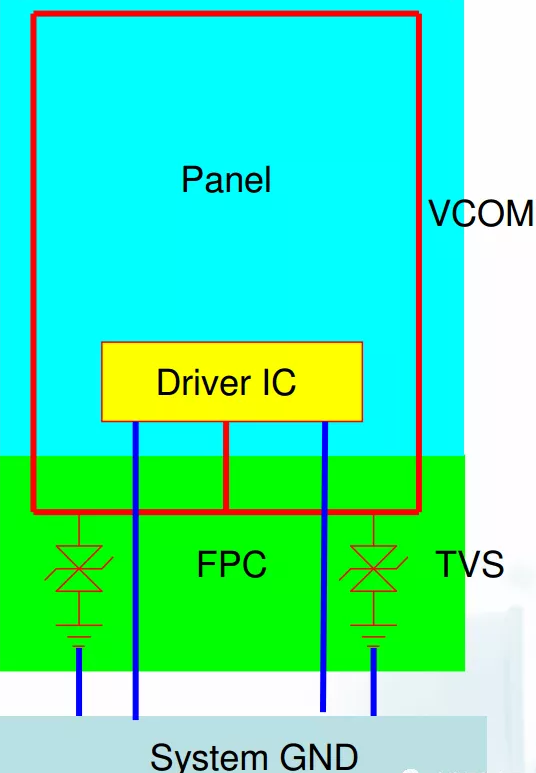

5.3.在兩側VCOM處各加一TVS,建議使用勛瑞光電的
ULC0511CDN DFN1006封裝。
已在眾多顯示客戶處成功應用,效果滿意。
5.4.面板上的裸露線路需涂絕緣膠 or貼絕緣膠布;
5.5.不用的MIPI pin不可floating,接MVDDL;
電子產品的接口防護需用過壓保護器件,很多工程師意識到要用保護器件,但由于選型不當或沒按照ESD 電路 PCB設計原則,造成產品靜電測試或EMC 測試不通過,產品多次驗證測試,浪費人力財力,造成產品延遲上市的事情總有發生,或過度設計,造成成本壓力。
